Come Funziona un Trasmettitore di Pressione

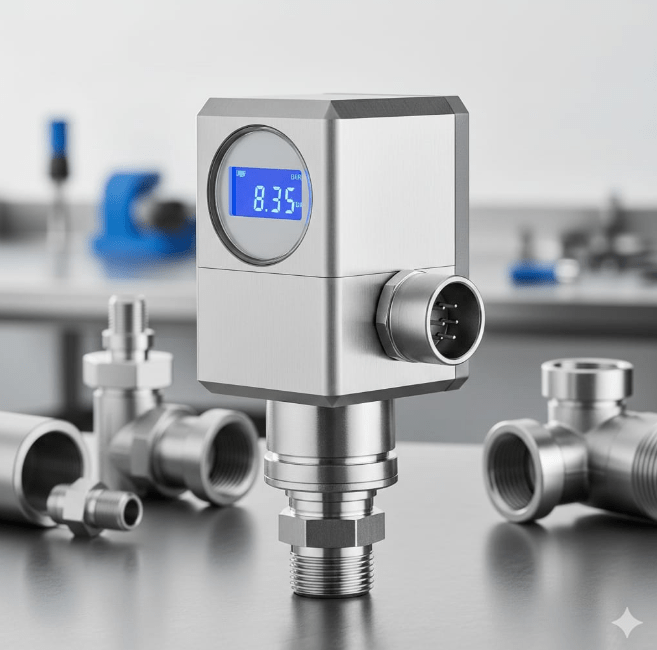

Un trasmettitore di pressione è uno strumento fondamentale nell’automazione industriale, utilizzato per misurare la pressione di un fluido (liquido o gas) e convertirla in un segnale elettrico standardizzato che può essere interpretato dai sistemi di controllo.

Struttura e Componenti Principali

Il trasmettitore di pressione è composto da tre elementi fondamentali:

1. Elemento Sensibile

La membrana (o diaframma) rappresenta il primo punto di contatto con il fluido da misurare. Quando esposta alla pressione, questa membrana si deforma elasticamente in modo proporzionale alla forza applicata. I materiali utilizzati sono scelti per la loro resistenza alla corrosione e alle condizioni operative specifiche.

2. Trasduttore

Il trasduttore converte la deformazione meccanica in un segnale elettrico. Le tecnologie più comuni includono:

• Estensimetri (strain gauge): rilevano la deformazione attraverso variazioni di resistenza elettrica
• Trasduttori piezoelettrici: generano una carica elettrica quando sottoposti a stress meccanico
• Trasduttori capacitivi: misurano le variazioni di capacità causate dallo spostamento della membrana
• Trasduttori piezoresistivi: combinano le proprietà dei materiali semiconduttori

3. Circuito Elettronico

Questo componente amplifica e condiziona il segnale debole proveniente dal trasduttore, trasformandolo in un segnale standard industriale, tipicamente:

• 4-20 mA (segnale in corrente, più resistente alle interferenze)
• 0-10 V (segnale in tensione)
• Segnali digitali (HART, Profibus, Foundation Fieldbus)

Principio di Funzionamento

1. Applicazione della pressione: Il fluido esercita una forza sulla membrana sensibile
2. Deformazione meccanica: La membrana si flette proporzionalmente alla pressione applicata
3. Conversione: Il trasduttore rileva questa deformazione e la converte in un segnale elettrico grezzo
4. Condizionamento: Il circuito elettronico amplifica, linearizza e standardizza il segnale
5. Trasmissione: Il segnale standardizzato viene inviato al sistema di controllo (PLC, DCS, SCADA) o a un display locale

Tipologie di Misura

• Pressione assoluta: misurata rispetto al vuoto perfetto
• Pressione relativa: misurata rispetto alla pressione atmosferica
• Pressione differenziale: differenza tra due punti di misura

Applicazioni Industriali

I trasmettitori di pressione sono essenziali in:

• Industria chimica e petrolchimica
• Settore farmaceutico
• Trattamento acque
• Industria alimentare
• Generazione di energia
• Sistemi HVAC

Importanza dell’Affidabilità

L’accuratezza e l’affidabilità del trasmettitore sono critiche per:

• Sicurezza: prevenire situazioni pericolose dovute a sovrapressioni
• Efficienza: ottimizzare i processi produttivi
• Qualità: garantire parametri costanti nel prodotto finale
• Manutenzione predittiva: identificare anomalie prima che diventino guasti

Conclusione

Il trasmettitore di pressione rappresenta un elemento chiave nell’automazione industriale moderna, fungendo da ponte tra il mondo fisico e quello digitale. Trasformando una grandezza fisica (la pressione) in un’informazione elettrica elaborabile, permette il monitoraggio continuo, la registrazione dei dati e il controllo automatico dei processi, garantendo sicurezza, efficienza e qualità produttiva.
