In ambito industriale, i sistemi di misura delle vibrazioni sono gli “occhi e le orecchie” della manutenzione predittiva. L’obiettivo non è solo misurare quanto una macchina trema, ma interpretare quel movimento per prevedere un guasto prima che si verifichi.

Ecco come si articola un sistema di misura completo:

---

1. La Catena di Misura

Per trasformare una vibrazione meccanica in un dato analizzabile, il sistema segue un percorso preciso:

1. Sensore (Trasduttore): Generalmente un accelerometro piezoelettrico. Viene fissato sulla macchina e trasforma il movimento meccanico in un segnale elettrico (tensione).
2. Cavo e Condizionamento: Il segnale elettrico viene trasmesso (spesso amplificato o filtrato) a un acquisitore.
3. Acquisitore/Analizzatore: Lo strumento che digitalizza il segnale. Qui avviene la magia della FFT (Fast Fourier Transform) che abbiamo visto prima.
4. Software di Analisi: Dove i dati vengono archiviati, confrontati con gli storici e analizzati per identificare trend anomali.

---

2. Cosa misuriamo esattamente?

A seconda della criticità e del tipo di macchina, si scelgono tre grandezze diverse:

• Spostamento ($\mu m$): Si usa per macchine con alberi a basse velocità o cuscinetti a strisciamento (es. grandi turbine). Indica quanto “spazio” occupa la vibrazione.
• Velocità ($mm/s$): È il parametro più usato per lo stato generale della macchina. La maggior parte degli standard (come la ISO 10816) si basa sul valore efficace (RMS) della velocità.
• Accelerazione ($g$ o $m/s^2$): Fondamentale per rilevare guasti ad alta frequenza, come i difetti dei cuscinetti volventi o problemi agli ingranaggi.

---

3. Strategie di Monitoraggio

Esistono due modi principali per implementare questi sistemi:

Monitoraggio Portable (Off-line)

Un tecnico percorre una “rotta” prestabilita con uno strumento portatile, appoggiando il sensore su punti specifici dei macchinari a intervalli regolari (es. una volta al mese).

• Pro: Economico, copre molti asset.
• Contro: Rischia di perdere guasti improvvisi tra una misura e l’altra.

Monitoraggio Fisso (On-line)

I sensori sono montati permanentemente e inviano dati 24/7 a una sala controllo.

• Pro: Protezione totale, ideale per macchine critiche o inaccessibili.
• Contro: Costo elevato di installazione e cablaggio.

---

4. Perché investire in questi sistemi?

Il vantaggio non è solo evitare la rottura, ma ottimizzare la gestione:

• Eliminazione dei Fermi Imprevisti: Sai che la macchina deve essere riparata e puoi programmare l’intervento nel weekend.
• Gestione Ricambi: Ordini il cuscinetto solo quando serve, evitando scorte inutili in magazzino.
• Sicurezza: Una macchina che si rompe improvvisamente può essere pericolosa per gli operatori.

La Fast Fourier Transform (FFT)

è lo strumento fondamentale nell’analisi delle vibrazioni. In parole povere, è l’algoritmo matematico che ci permette di passare dal “caos” dei segnali misurati nel tempo alla chiarezza delle frequenze.

Ecco una guida essenziale per capire come funziona e perché è indispensabile.

---

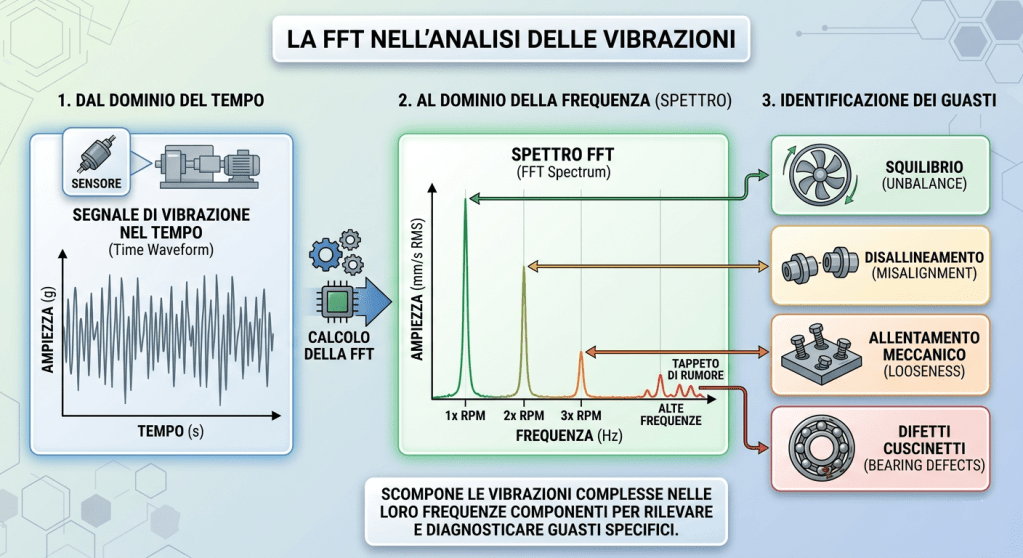

1. Dal Dominio del Tempo al Dominio della Frequenza

Quando posizioni un accelerometro su una macchina rotante, il sensore registra uno spostamento che varia nel tempo. Questo segnale (chiamato Time Waveform) è spesso un groviglio illeggibile di onde sovrapposte.

La FFT agisce come un “prisma”: proprio come un prisma scompone la luce bianca nei singoli colori dell’arcobaleno, la FFT scompone il segnale vibratorio nelle sue frequenze componenti.

• Dominio del Tempo: Ti dice quando accade un evento e quanto è forte l’impatto (Ampiezza vs Tempo).
• Dominio della Frequenza (Spettro): Ti dice cosa sta vibrando e perché (Ampiezza vs Frequenza).

---

2. Perché è così utile? (La “Firma” dei Guasti)

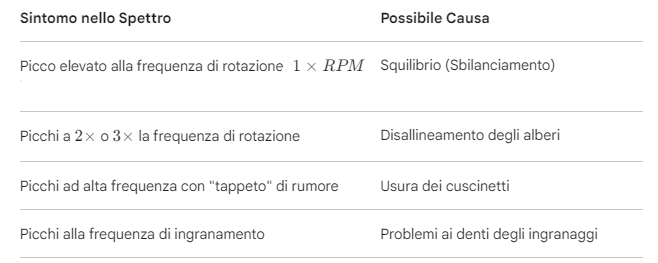

Ogni componente meccanico vibra a una frequenza specifica legata alla sua geometria e alla velocità di rotazione. Grazie alla FFT, possiamo identificare i problemi prima che diventino catastrofici:

3. Parametri critici per una buona FFT

Per ottenere un’analisi accurata, non basta “premere un tasto”. Bisogna configurare correttamente l’acquisizione:

• Fmax (Range di frequenza): La frequenza massima che vogliamo osservare. Deve essere abbastanza alta da includere i difetti dei cuscinetti (spesso $10 \times$ o $20 \times$ la velocità di rotazione).
• Risoluzione (Linee): Determina quanto “definito” è lo spettro. Più linee abbiamo, meglio riusciamo a distinguere due picchi vicini tra loro.
• Finestratura (Windowing): Poiché la FFT assume che il segnale sia periodico, si usano funzioni matematiche (come la Hanning window) per “smussare” i bordi del segnale nel tempo ed evitare errori di calcolo chiamati Leakage.

---

4. Un esempio pratico

Immagina un ventilatore che gira a 3000 RPM ($50 \text{ Hz}$).

Se lo spettro FFT mostra un picco enorme esattamente a $50 \text{ Hz}$, sai con certezza che la ventola è sbilanciata. Se vedi picchi a $100 \text{ Hz}$ e $150 \text{ Hz}$, probabilmente c’è un problema di allineamento o di fissaggio alla base.

Senza la FFT, vedresti solo una macchina che “trema tanto”, senza sapere dove mettere le mani.
