I sistemi di I/O Remoti (Input/Output Remoti) sono l’architettura portante dell’automazione moderna negli impianti di processo (chimico, farmaceutico, oil & gas). Invece di cablare ogni singolo sensore o attuatore fino alla sala controllo, si portano i moduli di interfaccia direttamente “sul campo”.
Ecco un’analisi tecnica di come funzionano e perché sono fondamentali.

1. Architettura: Dal Cablaggio Punto-a-Punto al Bus di Campo

In un impianto tradizionale, ogni strumento richiede un doppino dedicato che percorre centinaia di metri fino al PLC/DCS. Con l’I/O Remoto, il paradigma cambia:

• Moduli di Campo: I segnali analogici (4-20mA, PT100) e digitali vengono collegati a unità di I/O poste in quadri locali vicino al processo.
• Gateway/Communication Head: Un modulo “testata” raccoglie i dati dai moduli e li digitalizza.
• Cavo di Rete (Bus): Tutti i dati viaggiano su un unico cavo ad alta velocità (Profibus, PROFINET, Modbus TCP, EtherCAT) verso la sala controllo.

2. Vantaggi Strategici

L’adozione di I/O remoti non è solo una scelta tecnica, ma economica e logistica: Vantaggio Descrizione Riduzione Costi Meno cavi in rame, meno passerelle e costi di installazione drasticamente ridotti. Diagnostica Avanzata Monitoraggio dello stato del canale, rilevamento rottura filo e corto circuito direttamente dal software. Modularità Espandere l’impianto diventa semplice: basta aggiungere un modulo sul binario DIN locale. Footprint Ridotto I quadri in sala controllo sono molto più piccoli poiché non devono ospitare migliaia di morsettiere.

3. Applicazioni in Aree Pericolose (ATEX)

Negli impianti di processo, spesso si opera in atmosfere esplosive. Gli I/O remoti sono progettati per queste sfide:

1. Montaggio in Zona 1 o 2: Esistono sistemi con protezione a sicurezza intrinseca (Ex\ i) che possono essere installati direttamente in aree a rischio.
2. Barriere Integrate: Il modulo di I/O funge anche da barriera galvanica, eliminando la necessità di componenti separati tra sensore e PLC.

4. Evoluzione: I/O Universali e Digitalizzazione

Le ultime tecnologie (come l’Universal I/O di Emerson, Honeywell o Siemens) permettono a ogni singolo canale del modulo di essere configurato via software come ingresso analogico, uscita digitale o RTD.
Questo elimina gli errori di progettazione: non devi più preoccuparti se hai abbastanza “ingressi analogici” nel quadro, perché ogni morsetto può diventare ciò che serve al momento del commissioning.

Considerazioni sulla Ridondanza

In un impianto di processo, il “fermo macchina” è inaccettabile. Per questo gli I/O remoti supportano:g

• Ridondanza di Rete: Due cavi bus che seguono percorsi diversi.
• Ridondanza di Alimentazione: Doppio alimentatore per ogni nodo di I/O.
  • Hot Swapping: La capacità di sostituire un modulo guasto mentre il resto del sistema continua a funzionare.

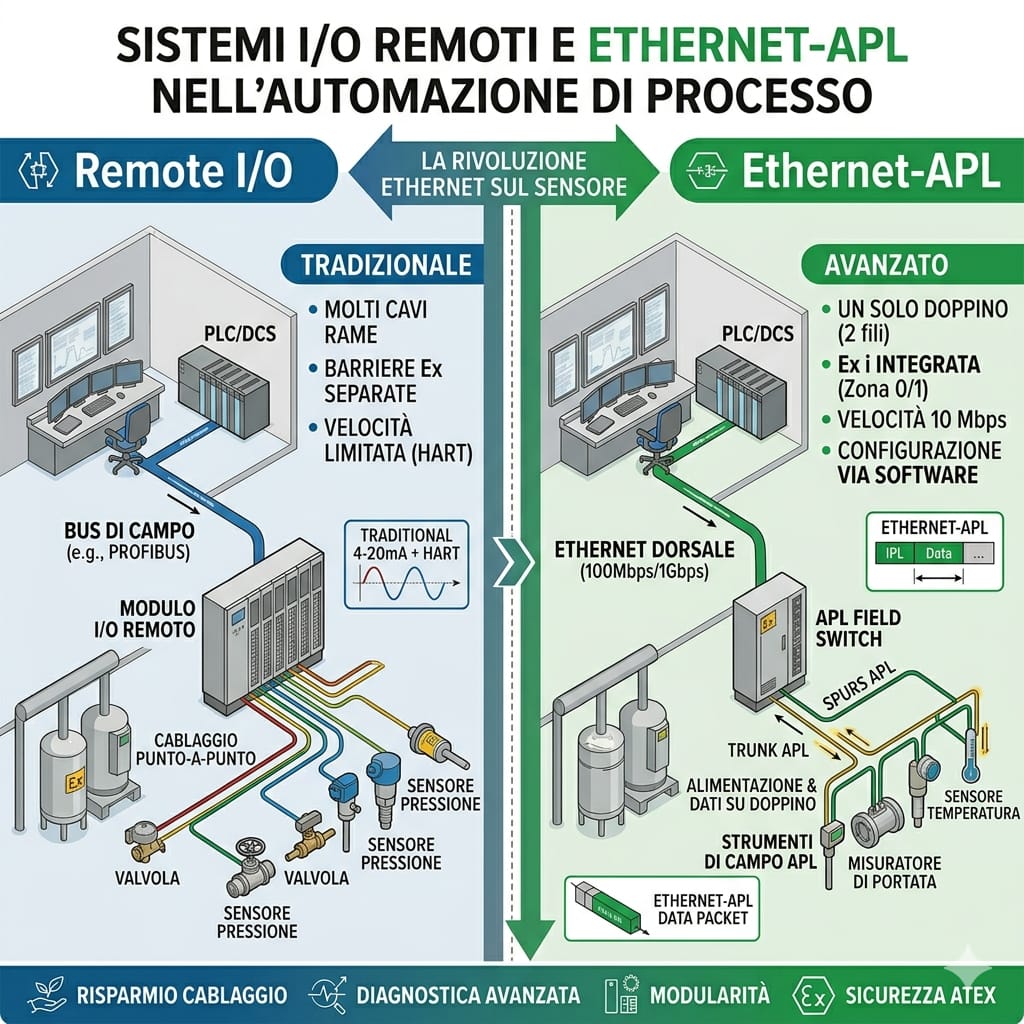

In ambito industriale, APL (Advanced Physical Layer) rappresenta la vera rivoluzione per i sistemi di I/O remoti e la strumentazione di campo. È l’anello mancante che porta l’Ethernet direttamente sul sensore, anche in zone a rischio esplosione.
Ecco cosa devi sapere su questa tecnologia:

Cos’è l’Ethernet-APL?

Tradizionalmente, l’Ethernet standard non poteva essere usato nei processi “pesanti” perché i cavi erano troppo corti (max 100m) e l’energia elettrica troppo elevata per le zone ATEX.
L’APL risolve questi limiti basandosi sullo standard 10BASE-T1L:

• Distanza: Copre fino a 1.000 metri.
• Alimentazione e Dati: Viaggiano sullo stesso doppino schermato (2 fili).
• Sicurezza Intrinseca: Supporta la protezione Ex\ i (concetto 2-WISE), permettendo l’installazione in Zona 0, 1 e 2.

Come cambia l’architettura degli I/O Remoti

Con l’APL, il concetto di “I/O Remoto” si evolve. Invece di avere un modulo che traduce un segnale analogico (4-20mA) in digitale, lo strumento stesso parla la lingua del PLC/DCS.

I componenti chiave:

1. APL Field Switch: Sostituisce il classico nodo di I/O remoto. È un apparato che riceve il segnale Ethernet veloce (es. 100 Mbps o 1 Gbps) e lo distribuisce ai vari strumenti a 10 Mbps.
2. Spurs (Derivazioni): I cavi che collegano lo switch ai singoli sensori (fino a 200m).
3. Trunk (Dorsale): Il cavo principale che porta dati ed energia allo switch (fino a 1.000m).

I vantaggi rispetto al passato (4-20mA e HART)

Passare all’APL in un impianto di processo offre benefici immediati:

• Velocità (10 Mbit/s): Rispetto ai pochissimi bit al secondo del protocollo HART, l’APL è migliaia di volte più veloce. Puoi caricare configurazioni complesse o scaricare diagnostiche massive in un istante.
• Integrazione Totale: Gli strumenti usano protocolli standard come PROFINET, EtherNet/IP o OPC UA direttamente “a bordo”.
• Semplificazione: Non servono più barriere Zener o isolatori galvanici separati; la protezione è integrata nello switch APL.
• Manutenzione Predittiva: Puoi accedere al server web integrato nel sensore per vedere grafici di stato e log degli errori senza intermediari.

Unione di due mondi

L’APL non sostituisce necessariamente l’I/O remoto tradizionale (come l’ET200SP HA o il SIMATIC CFU), ma lo integra. In un impianto moderno, vedrai spesso:

1. I/O Remoti classici per segnali digitali semplici (valvole on/off, finecorsa).
2. Switch Ethernet-APL per la strumentazione analitica e critica (misuratori di portata, pressione, temperatura).
   Ti interessa approfondire come migrare un impianto esistente (Brownfield) verso l’APL o vuoi sapere quali produttori (come Pepperl+Fuchs, Endress+Hauser o Phoenix Contact) offrono già queste soluzioni?
